เหล็กหล่อสีเทา (Gray Cast Iron) · มาตรฐาน JIS G5501 / ASTM A48
เหล็กหล่อสีเทา FC150–FC300 (JIS G5501)
รับหล่อเหล็กหล่อสีเทา (Gray Cast Iron) ตามมาตรฐาน JIS G5501 ครอบคลุมเกรด FC150 ถึง FC300 เหมาะกับงานพูลเล่ย์ housing ฐานเครื่อง และชิ้นส่วนที่ต้องรับแรงอัดและซับแรงสั่นสะเทือน หล่อตามแบบ Drawing รูปชิ้นงาน หรือถอดแบบจากอะไหล่เดิม รับงานตั้งแต่ 1 ชิ้น
เกรดและมาตรฐานที่รองรับ
มาตรฐานอ้างอิง: JIS G5501 / ASTM A48
คุณสมบัติทางเทคนิค
| Tensile strength | 150–300 N/mm² (แยกตามเกรด FC150/200/250/300) |
| Compressive strength | สูงกว่า tensile ประมาณ 3–4 เท่า (600–1,000 N/mm²) |
| Hardness (Brinell) | 160–240 HB |
| การดูดซับแรงสั่น (Damping) | สูงมาก — ดีกว่าเหล็กกล้า 3–10 เท่า |
| Machinability | ดีเยี่ยม — กราฟไฟต์ทำหน้าที่เป็นสารหล่อลื่น |
| ความต้านทานแรงดึง/กระแทก | ต่ำ — เปราะ ไม่เหมาะงาน tensile/impact สูง |
| การหดตัวหลังหล่อ | น้อย (~1%) — ควบคุม dimensional accuracy ได้ดี |
* ค่าคุณสมบัติเป็นช่วงตามมาตรฐานอ้างอิง — ค่าจริงของชิ้นงานขึ้นกับเงื่อนไขการหล่อ การชุบ และการกลึงต่อ
การใช้งานหลัก
- พูลเล่ย์ (Pulley) ระบบส่งกำลัง โรงสี โรงงานอุตสาหกรรม
- Housing, ฐานเครื่อง (Machine base), Bracket รับแรงอัด
- Mold box, Jig, Fixture งานโรงหล่อ
- Brake drum, Clutch housing งานยานยนต์
- Engine block, Cylinder head งานเครื่องยนต์ขนาดเล็ก
- อะไหล่ทดแทน Drive gear, Sprocket งานราคาประหยัด
รายละเอียดทางเทคนิค
โครงสร้างจุลภาคและกลไก
เหล็กหล่อสีเทาได้ชื่อมาจากสีเทาของพื้นผิวแตกหัก สาเหตุคือกราฟไฟต์รูปแผ่น (Flake Graphite) กระจายอยู่ในเนื้อ Pearlite หรือ Ferrite-Pearlite matrix แผ่นกราฟไฟต์ทำหน้าที่ 2 อย่างพร้อมกัน: (1) ดูดซับพลังงานสั่นสะเทือนได้ดีเยี่ยม เพราะผิวสัมผัสระหว่าง graphite กับ matrix ทำให้คลื่นเสียง/สั่นสลายพลังงาน และ (2) ทำหน้าที่สารหล่อลื่นขนาดเล็กเวลากลึง ทำให้กลึงต่อง่ายมาก อย่างไรก็ตาม แผ่น graphite เป็นจุด stress concentration ทำให้เหล็กเปราะและทนแรงดึง/กระแทกได้น้อย
เลือกเกรดอย่างไร
มาตรฐาน JIS G5501 กำหนดเกรดตาม Tensile strength ขั้นต่ำ ดังนี้:
- FC150 (≥150 N/mm²): งานเบา cost-sensitive ที่รับแรงอัดต่ำ เช่น cover, housing ชั้นนอก
- FC200 (≥200 N/mm²): เกรดมาตรฐานทั่วไปที่นิยมที่สุด สมดุลระหว่างราคาและความแข็งแรง
- FC250 (≥250 N/mm²): งานที่ต้องการความแข็งแรงสูงขึ้น เช่น pulley, gear housing
- FC300 (≥300 N/mm²): งานหนักรับแรงอัดสูง เช่น machine base อุตสาหกรรมหนัก, cylinder block
ข้อดีและข้อจำกัด
ข้อดี: ราคาถูกที่สุดในกลุ่มวัสดุหล่อ, กลึงต่อง่ายและเร็ว, ซับแรงสั่นได้ดีเยี่ยม, หดตัวน้อยทำให้ casting accuracy ดี, ทนการสึกหรอแบบ sliding ได้พอสมควร ข้อจำกัด: เปราะ ทนแรงดึงและแรงกระแทกต่ำ ถ้างานต้องการ tensile สูงหรือรับแรงกระแทก ควรเลือก FCD หรือ cast steel แทน
เปรียบเทียบกับเหล็กหล่อเหนียว (FCD)
เหล็กหล่อสีเทาเหมาะกว่า FCD เมื่อ: งบประมาณจำกัด, ชิ้นงานรับแรงอัดเป็นหลัก, ต้องการ damping สูง, ต้องการ machinability ดีที่สุด ควรใช้ FCD แทนเมื่อ: ชิ้นงานรับแรงดึง/กระแทก, ต้องการ elongation (ไม่แตกหักกะทันหัน), ต้องการ strength เทียบเท่า cast steel แต่ราคาถูกกว่า

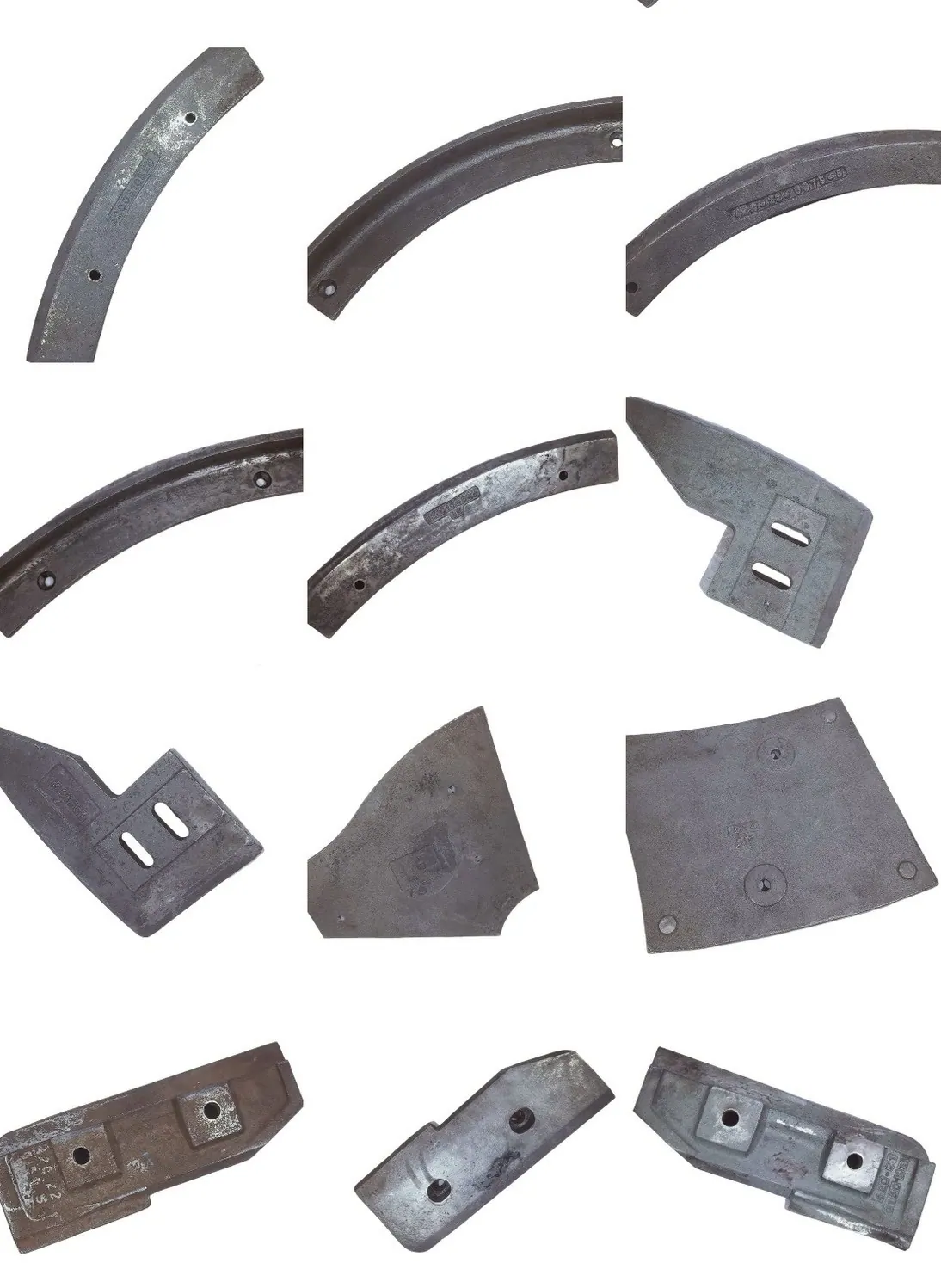

ตัวอย่างชิ้นงานที่ Success Casting รับหล่อ
ชิ้นงานที่นิยมสั่งทำจากเหล็กหล่อสีเทา ได้แก่:
- Pulley / Sheave สำหรับโรงสี โรงงานน้ำตาล และระบบสายพานลำเลียง
- Housing, Cover, Bracket ของเครื่องจักรอุตสาหกรรม
- Mold box (แบบหล่อ) และ fixture งานโรงหล่อ
- อะไหล่ทดแทนชิ้นส่วนนำเข้าตามตัวอย่างหรือ drawing
วัสดุอื่น ๆ ที่รับหล่อ
JIS G5502
เหล็กหล่อเหนียว (Ductile / Nodular Iron)
FCD450 · FCD500 · FCD600 · FCD700
JIS G5101
เหล็กกล้าหล่อ (Cast Steel)
Sc46 / SC480
JIS G4051
เหล็กกล้าคาร์บอน (Carbon Steel — S45C / S50C)
S45C · S50C
AISI / SAE / JIS G5111
เหล็กกล้าผสม (Alloy Steel — 4140 / 4340 / SCMn)
AISI 4140 (SCM440) · AISI 4340 · SCMn (Manganese Steel Cast)
ASTM A532 / Ni-Hard
เหล็กทนสึก (Wear-Resistant Steel)
Cr2828 (High-Cr White Iron) · ASTM A532 Class A · Ni-Hard 1 / Ni-Hard 4
EN 10295 / DIN 17465
เหล็กทนความร้อน (Heat-Resistant Steel)
1.4777 (GX40CrNiSi27-4) · 1.4823 (GX40CrNiSi22-10) · ASTM HK / HH grades (equivalent)
ขอใบเสนอราคา / ปรึกษางานหล่อ เหล็กหล่อสีเทา (Gray Cast Iron)
ส่งรูปชิ้นงาน แบบ Drawing ขนาด วัสดุ จำนวน และรายละเอียดงานกลึง ทีมงานประเมินและเสนอราคาภายในเวลาทำการ
ติดต่อ / ขอใบเสนอราคา →
