เหล็กหล่อเหนียว (Ductile / Nodular Iron) · มาตรฐาน JIS G5502
เหล็กหล่อเหนียว FCD450–FCD700 (JIS G5502)
รับหล่อเหล็กหล่อเหนียว (Ductile Iron / Nodular Iron / SG Iron) ตามมาตรฐาน JIS G5502 ครอบคลุม FCD450 ถึง FCD700 ทนแรงดึงและแรงกระแทกสูงกว่าเหล็กหล่อสีเทาหลายเท่า เหมาะกับเฟือง พูลเล่ย์ Shaft และชิ้นส่วนรับแรงสูง รับหล่อตามแบบหรืออะไหล่ตัวอย่าง
เกรดและมาตรฐานที่รองรับ
มาตรฐานอ้างอิง: JIS G5502
คุณสมบัติทางเทคนิค
| Tensile strength | 450–700 N/mm² (แยกตามเกรด) |
| Yield strength (0.2%) | 310–530 N/mm² |
| Elongation (% min) | 2–17% ตามเกรด — ไม่แตกหักกะทันหัน |
| Hardness | 160–280 HB |
| Impact toughness | สูงกว่า Gray Iron มาก — ทนแรงกระแทกได้ |
| Machinability | ดี (ดีกว่า cast steel, ใกล้เคียง gray iron เกรดสูง) |
| Damping | ต่ำกว่า gray iron แต่สูงกว่า cast steel |
* ค่าคุณสมบัติเป็นช่วงตามมาตรฐานอ้างอิง — ค่าจริงของชิ้นงานขึ้นกับเงื่อนไขการหล่อ การชุบ และการกลึงต่อ
การใช้งานหลัก
- เฟือง (Gear) สำหรับเครื่องจักรหนัก ระบบส่งกำลัง
- Crankshaft, Camshaft งานเครื่องยนต์และเครื่องจักรหนัก
- Pulley รับแรงกระแทกสูงกว่า gray iron pulley
- Valve body, Pump casing ระบบน้ำและของเหลว
- ท่อและข้อต่อแรงดัน (Ductile iron pipe fitting)
- อะไหล่ทดแทนชิ้นส่วนเหล็กกล้าที่ต้องการ machinability สูง
รายละเอียดทางเทคนิค
กลไกที่ทำให้เหนียว — Nodular Graphite
ความแตกต่างสำคัญระหว่าง Ductile Iron กับ Gray Iron คือรูปร่างของกราฟไฟต์ ในการหล่อ Ductile Iron จะเติม Magnesium (Mg) หรือ Ce ลงในน้ำเหล็กก่อนเท เพื่อเปลี่ยนรูปกราฟไฟต์จากแผ่น (Flake) เป็นทรงกลม (Nodule/Spheroid) กราฟไฟต์ทรงกลมไม่สร้าง stress concentration เหมือนแผ่น ทำให้เนื้อวัสดุส่งแรงได้ดีขึ้นมาก ผลคือ tensile strength สูงขึ้น 3–4 เท่า และ elongation เพิ่มจาก ~0% ใน gray iron เป็น 2–17% แสดงว่าชิ้นงานโก่งก่อนแตก ไม่แตกกะทันหัน
เปรียบเทียบกับเหล็กหล่อสีเทา (FC)
เปรียบเทียบหลักระหว่างสองชนิด:
- Tensile strength: FCD450 = 450 MPa vs FC200 = 200 MPa (สูงกว่า 2+ เท่า)
- Elongation: FCD450 = 10% vs FC200 = ~0% (แทบไม่ยืด) — FCD ปลอดภัยกว่ามากเมื่อโหลดเกิน
- Impact resistance: FCD สูงกว่า gray iron มาก เหมาะงานที่มีแรงกระแทก
- Damping capacity: Gray Iron ดีกว่า — เหมาะงานต้องการซับสั่น
- ราคา: FCD สูงกว่า gray iron ประมาณ 20–40% เนื่องจากกระบวนการ Mg treatment
- Machinability: ใกล้เคียงกัน FCD กลึงได้ดี แต่ใช้เวลามากกว่า gray iron เล็กน้อย
เกรดและการใช้งานแนะนำ
แยกตามเกรด JIS G5502:
- FCD450: งาน ductile ทั่วไป ต้องการ elongation สูง เช่น automotive bracket, pipe fitting
- FCD500: สมดุลระหว่าง strength และ ductility — เกรดนิยมสำหรับ gear, pulley
- FCD600: งานหนักขึ้น Shaft, roller, มีความแข็งแรงสูง
- FCD700: High-strength ใกล้เคียง carbon steel แต่ machinability ดีกว่า งาน crankshaft, heavy gear
Heat Treatment ที่รองรับ
เหล็กหล่อเหนียวรองรับ heat treatment หลายแบบตามความต้องการ: Annealing (อ่อนตัว เพิ่ม machinability), Normalizing (ปรับ microstructure เพิ่ม strength), Quench & Temper (เพิ่ม hardness และ strength สูงสุด), Austempered Ductile Iron — ADI (ให้ microstructure พิเศษ strength สูงมาก ทนการสึกหรอ) แนะนำระบุ heat treatment ที่ต้องการเมื่อสั่งผลิต

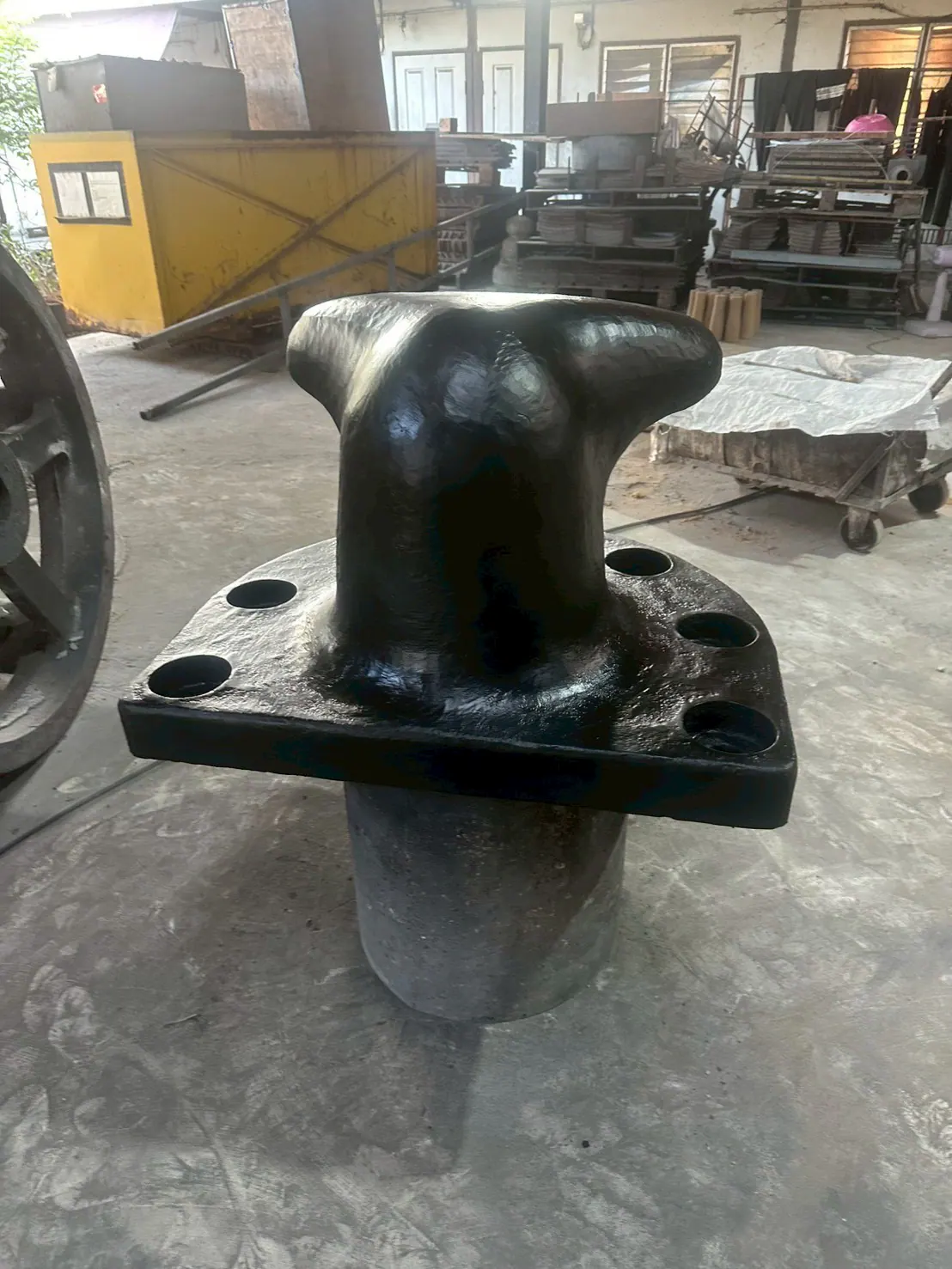

ตัวอย่างชิ้นงานที่ Success Casting รับหล่อ
ชิ้นงาน FCD ที่นิยมสั่งผลิต:
- เฟือง (Gear) ขนาดต่างๆ สำหรับเครื่องจักรโรงสี และระบบส่งกำลัง
- Pulley FCD สำหรับงานที่ต้องการ impact resistance สูงกว่า gray iron pulley
- Valve body, Pump housing สำหรับระบบของเหลวแรงดัน
- อะไหล่ทดแทนชิ้นส่วนนำเข้าที่มีตัวอย่างหรือ drawing
วัสดุอื่น ๆ ที่รับหล่อ
JIS G5501 / ASTM A48
เหล็กหล่อสีเทา (Gray Cast Iron)
FC150 · FC200 · FC250 · FC300
JIS G5101
เหล็กกล้าหล่อ (Cast Steel)
Sc46 / SC480
JIS G4051
เหล็กกล้าคาร์บอน (Carbon Steel — S45C / S50C)
S45C · S50C
AISI / SAE / JIS G5111
เหล็กกล้าผสม (Alloy Steel — 4140 / 4340 / SCMn)
AISI 4140 (SCM440) · AISI 4340 · SCMn (Manganese Steel Cast)
ASTM A532 / Ni-Hard
เหล็กทนสึก (Wear-Resistant Steel)
Cr2828 (High-Cr White Iron) · ASTM A532 Class A · Ni-Hard 1 / Ni-Hard 4
EN 10295 / DIN 17465
เหล็กทนความร้อน (Heat-Resistant Steel)
1.4777 (GX40CrNiSi27-4) · 1.4823 (GX40CrNiSi22-10) · ASTM HK / HH grades (equivalent)
ขอใบเสนอราคา / ปรึกษางานหล่อ เหล็กหล่อเหนียว (Ductile / Nodular Iron)
ส่งรูปชิ้นงาน แบบ Drawing ขนาด วัสดุ จำนวน และรายละเอียดงานกลึง ทีมงานประเมินและเสนอราคาภายในเวลาทำการ
