เหล็กกล้าผสม (Alloy Steel — 4140 / 4340 / SCMn) · มาตรฐาน AISI / SAE / JIS G5111
เหล็กกล้าผสม Mo4140 / 4340 / SCMn สำหรับงานหนักความแข็งแรงสูง

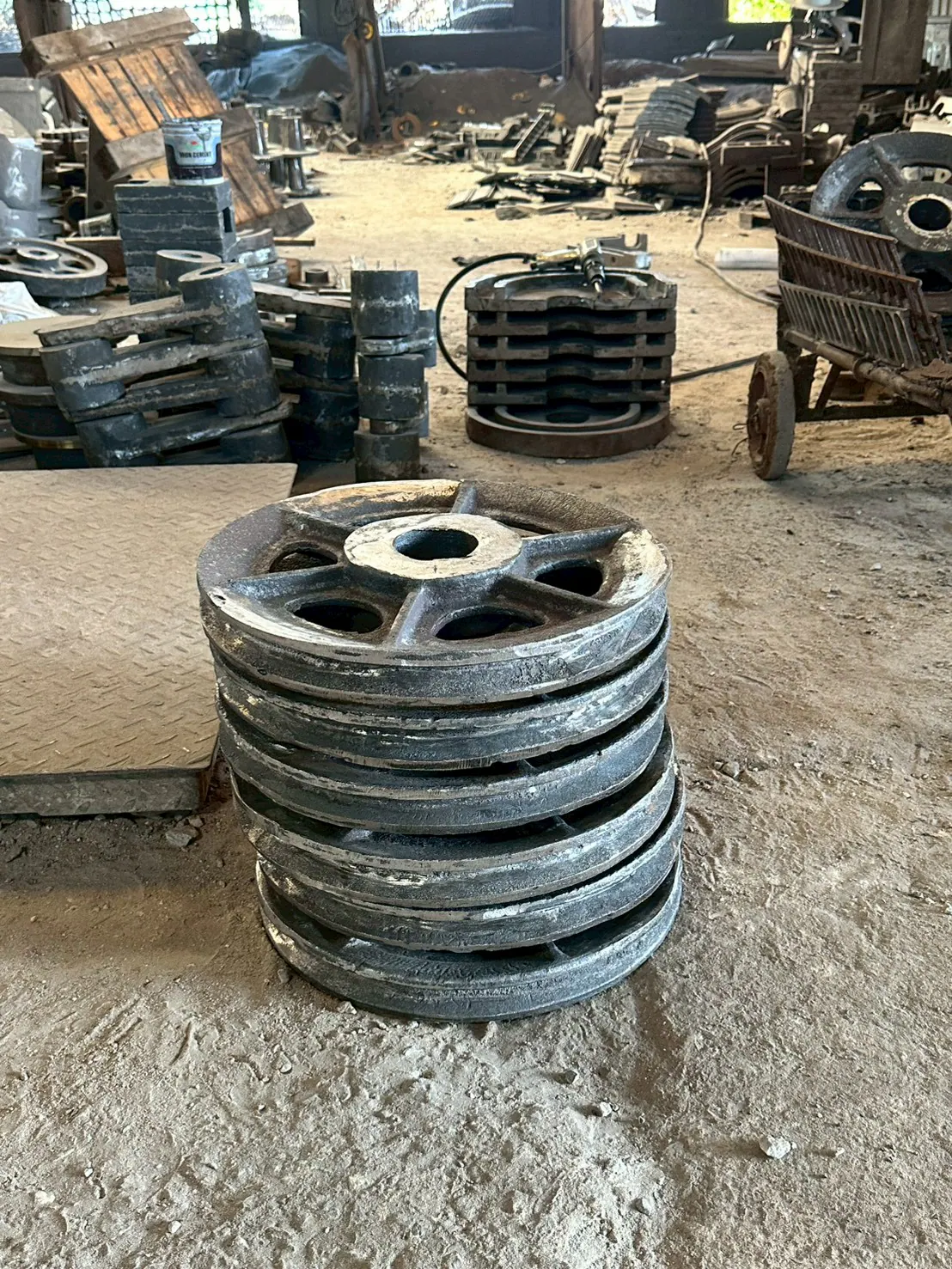

รับหล่อเหล็กกล้าผสม (Alloy Steel) — AISI 4140 (SCM440), 4340 และ SCMn — สำหรับงานหนัก ความแข็งแรงสูง ชิ้นส่วนเฉพาะทาง และงานซ่อมบำรุงที่ต้องลด downtime รองรับ Quench & Temper และ nitriding หลังหล่อตามต้องการ
เกรดและมาตรฐานที่รองรับ
มาตรฐานอ้างอิง: AISI / SAE / JIS G5111
คุณสมบัติทางเทคนิค
| Tensile strength (4140 Q&T) | 850–1,050 N/mm² (ขึ้นกับ tempering temperature) |
| Tensile strength (4340 Q&T) | 1,000–1,250 N/mm² |
| Hardness (Q&T) | ~30–38 HRC ขึ้นกับเกรดและ tempering |
| Hardenability | สูงกว่า carbon steel มาก — แข็งลึกถึงแกนสำหรับชิ้นงานขนาดใหญ่ |
| Fatigue resistance | สูง — เหมาะงาน cyclic load |
| Impact toughness (Charpy) | ดี — ทนแรงกระแทกในสภาพ Q&T |
| SCMn (Hadfield) Hardness | ~180–220 HB (as-cast) แต่ผิวแข็งขึ้นเองจาก work hardening เมื่อกระแทก |
* ค่าคุณสมบัติเป็นช่วงตามมาตรฐานอ้างอิง — ค่าจริงของชิ้นงานขึ้นกับเงื่อนไขการหล่อ การชุบ และการกลึงต่อ
การใช้งานหลัก
- เพลาหนัก (Heavy shaft) สำหรับเครื่องจักรเหมืองแร่ โรงสี
- เฟือง (Gear) ขนาดใหญ่ที่รับ torque สูง
- Crankshaft, Connecting rod เครื่องจักรหนัก
- Roll, Wheel, Drum ระบบลำเลียงหนัก
- SCMn: Jaw, Liner, Hammer สำหรับงาน crushing ที่มีทั้งเสียดสีและกระแทก
รายละเอียดทางเทคนิค
4140 (SCM440) — Chromium-Molybdenum Steel
AISI 4140 หรือ JIS SCM440 เป็นเหล็กกล้าผสม Cr-Mo ที่นิยมมากที่สุดในกลุ่ม alloy steel องค์ประกอบ: ~0.38–0.43%C, ~0.8–1.1%Cr, ~0.15–0.25%Mo Cr เพิ่ม hardenability ทำให้ชุบแข็งได้ลึก Mo เพิ่ม ductility และ creep resistance หลัง Q&T ได้ tensile strength 850–1,050 MPa พร้อม toughness ดี เหมาะกับ shaft, gear, bolt แรงดึงสูง
4340 — Nickel-Chromium-Molybdenum Steel
AISI 4340 เป็น alloy steel ระดับสูงขึ้น เพิ่ม Ni (~1.65–2.0%) เข้าไป ทำให้ toughness สูงกว่า 4140 โดยไม่ลด strength hardenability สูงมาก — ชุบแข็งได้ในชิ้นงานขนาดใหญ่ (>100mm diameter) ยังได้ hardness สม่ำเสมอ ใช้ในงาน aerospace, heavy duty shaft, crankshaft เครื่องจักรหนัก ราคาสูงกว่า 4140 เนื่องจาก Ni content
SCMn (Austenitic Manganese Steel / Hadfield Steel)
SCMn หรือ Hadfield Steel มีองค์ประกอบ ~1.0–1.4%C, 11–14%Mn คุณสมบัติพิเศษ: austenitic ที่อุณหภูมิห้อง, hardness as-cast ปานกลาง (~200 HB) แต่เมื่อได้รับแรงกระแทก/เสียดสีซ้ำๆ ผิวจะ work-hardening เองเป็น ~450–550 HB โดยที่แกนในยังเหนียว ทำให้ทนทั้งการสึกหรอจากการกระแทกและแรงเสียดสีได้ดีเยี่ยม เหมาะกับ crusher jaw, cone liner, rail crossing
การเลือกระหว่าง 4140, 4340 และ SCMn
แนวทางเลือก:
- 4140: งานทั่วไปที่ต้องการ high strength, shaft/gear ขนาดกลาง, ราคาสมเหตุผล
- 4340: ชิ้นงานขนาดใหญ่ที่ต้องการ hardenability ลึก หรืองานที่ต้องการ toughness สูงมาก
- SCMn: งาน crushing/grinding ที่มีทั้ง impact + abrasion — Jaw plate, Liner, Hammer bar
วัสดุอื่น ๆ ที่รับหล่อ
JIS G5501 / ASTM A48
เหล็กหล่อสีเทา (Gray Cast Iron)
FC150 · FC200 · FC250 · FC300
JIS G5502
เหล็กหล่อเหนียว (Ductile / Nodular Iron)
FCD450 · FCD500 · FCD600 · FCD700
JIS G5101
เหล็กกล้าหล่อ (Cast Steel)
Sc46 / SC480
JIS G4051
เหล็กกล้าคาร์บอน (Carbon Steel — S45C / S50C)
S45C · S50C
ASTM A532 / Ni-Hard
เหล็กทนสึก (Wear-Resistant Steel)
Cr2828 (High-Cr White Iron) · ASTM A532 Class A · Ni-Hard 1 / Ni-Hard 4
EN 10295 / DIN 17465
เหล็กทนความร้อน (Heat-Resistant Steel)
1.4777 (GX40CrNiSi27-4) · 1.4823 (GX40CrNiSi22-10) · ASTM HK / HH grades (equivalent)
ขอใบเสนอราคา / ปรึกษางานหล่อ เหล็กกล้าผสม (Alloy Steel — 4140 / 4340 / SCMn)
ส่งรูปชิ้นงาน แบบ Drawing ขนาด วัสดุ จำนวน และรายละเอียดงานกลึง ทีมงานประเมินและเสนอราคาภายในเวลาทำการ
ติดต่อ / ขอใบเสนอราคา →
